Elementy półprzewodnikowe są dobrym przykładem tego, jak chemia materiałów przekłada się na działanie układów elektronicznych. W tym tekście wyjaśniam, z czego bierze się działanie diody półprzewodnikowej, jak zachowuje się ona przy różnych polaryzacjach i gdzie spotyka się ją w praktyce. Dzięki temu łatwiej zrozumieć nie tylko sam schemat, ale też sens prostowania prądu, świecenia LED-ów czy zabezpieczania obwodów.
Najkrócej: co trzeba wiedzieć o tym elemencie
- Podstawą działania jest złącze p-n, czyli styk dwóch obszarów o różnym typie przewodnictwa.
- Domieszkowanie zmienia liczbę nośników ładunku w krysztale i decyduje o własnościach materiału.
- W kierunku przewodzenia element zaczyna przewodzić po osiągnięciu charakterystycznego napięcia, a w kierunku zaporowym przepływ jest bardzo mały.
- W krzemie spadek napięcia w przewodzeniu wynosi zwykle około 0,6-0,7 V, ale to wartość orientacyjna.
- Różne odmiany pełnią inne funkcje: prostują prąd, świecą, stabilizują napięcie, szybko przełączają sygnał albo wykrywają światło.
- W praktyce najważniejsze są: polaryzacja, temperatura i dopuszczalne parametry katalogowe.
Jak działa złącze p-n
Gdy tłumaczę ten temat, zaczynam od budowy materiału. W krysztale krzemu albo germanu atomy tworzą uporządkowaną sieć, a przewodnictwo da się zmieniać przez domieszkowanie, czyli wprowadzanie niewielkich ilości innych pierwiastków. Domieszka donorowa dostarcza dodatkowe elektrony i tworzy obszar typu n, a akceptorowa pozostawia „dziury”, czyli obszar typu p.
Po połączeniu obu warstw na granicy powstaje warstwa zubożona z polem elektrycznym, które hamuje swobodny przepływ nośników. To właśnie złącze p-n decyduje o tym, że taki element nie zachowuje się jak zwykły przewód, tylko ma wyraźny próg działania. Mówiąc prościej: struktura materiału wymusza kierunek, w którym prąd płynie łatwo, i taki, w którym przepływ jest mocno ograniczony.
To jest ta część, którą warto zapamiętać z chemii: o zachowaniu elementu nie decyduje sam „metalowy kształt”, tylko rozmieszczenie elektronów w krysztale i sposób, w jaki zmienia je domieszkowanie. Kiedy ten mechanizm jest jasny, łatwiej zrozumieć, dlaczego dioda zachowuje się zupełnie inaczej w dwóch kierunkach przepływu prądu.
Co dzieje się przy polaryzacji w kierunku przewodzenia i zaporowym

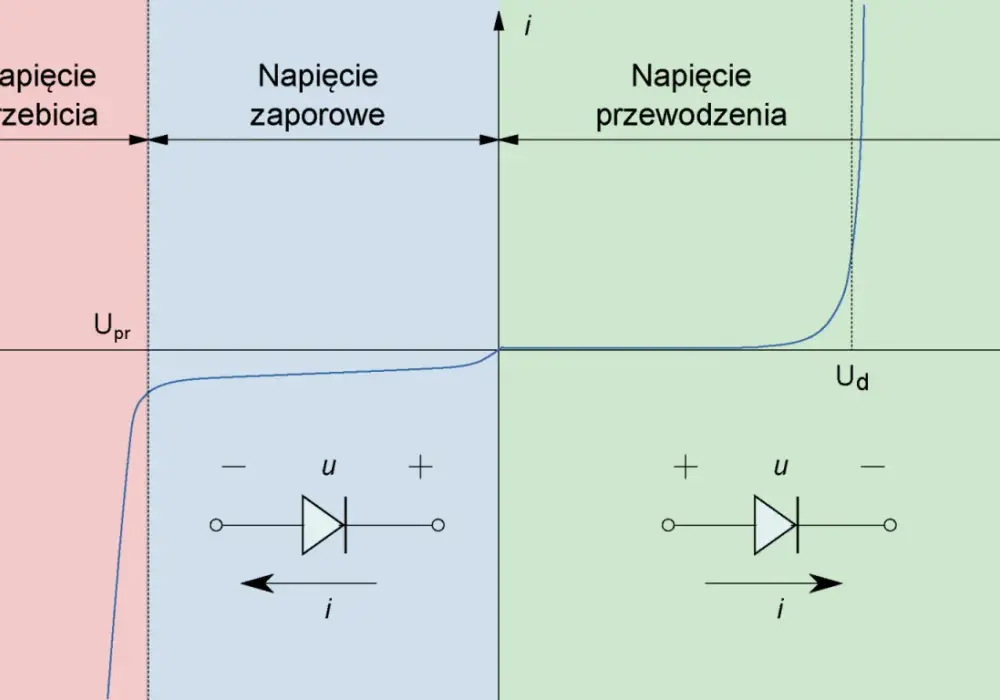

W praktyce wszystko sprowadza się do tego, jak podłączysz napięcie. Przy polaryzacji w kierunku przewodzenia bariera w złączu maleje, nośniki ładunku mogą się przemieszczać i prąd zaczyna płynąć. Przy polaryzacji zaporowej bariera rośnie, więc przewodzenie jest minimalne, dopóki nie pojawi się zbyt wysokie napięcie wsteczne.
| Warunek | Co dzieje się w złączu | Skutek dla układu |
|---|---|---|
| Kierunek przewodzenia | Warstwa zubożona zwęża się, nośniki przechodzą przez złącze | Prąd rośnie gwałtownie po przekroczeniu charakterystycznego napięcia |
| Kierunek zaporowy | Warstwa zubożona rozszerza się, ruch nośników jest blokowany | Płynie tylko bardzo mały prąd upływu |
| Przebicie | Pole elektryczne staje się zbyt silne | Może dojść do uszkodzenia albo, w specjalnych diodach, do kontrolowanego działania |
W krzemowych diodach spadek napięcia w kierunku przewodzenia wynosi zwykle około 0,6-0,7 V, w germanowych około 0,2-0,3 V, a w Schottky'ego często 0,2-0,4 V. To wartości orientacyjne, bo zależą od prądu, temperatury i konstrukcji elementu. Warto też pamiętać, że wraz ze wzrostem temperatury spadek napięcia na złączu krzemowym zwykle nieco maleje, a prąd wsteczny rośnie.
Ta nieliniowość jest właśnie sednem działania diody: nie chodzi o „otwarty albo zamknięty” przełącznik, tylko o element, którego charakterystyka mocno zależy od warunków pracy. Z tego powodu dobrze jest od razu przejść do najważniejszych odmian i zobaczyć, po co każda z nich istnieje.
Jakie są najważniejsze odmiany
Jedna nazwa obejmuje kilka bardzo różnych zastosowań, dlatego w praktyce warto rozróżniać typy według funkcji. Poniżej zestawiam te, które pojawiają się najczęściej w nauce, w prostych układach i w codziennej elektronice.
| Rodzaj | Cechą wyróżniającą | Najczęstsze zastosowanie | Ograniczenie, o którym łatwo zapomnieć |
|---|---|---|---|
| Prostownicza | Przenosi większe prądy i dobrze znosi pracę w zasilaniu | Prostowniki, zasilacze, układy ochronne | Ma spadek napięcia i wydziela ciepło |
| LED | Emituje światło podczas przewodzenia | Sygnalizacja, oświetlenie, wyświetlacze | Wymaga ograniczenia prądu, zwykle rezystorem lub sterownikiem |
| Zenera | Pracuje w kontrolowanym przebiciu w kierunku zaporowym | Stabilizacja napięcia, referencje, zabezpieczenia | Trzeba pilnować mocy i zakresu pracy |
| Schottky'ego | Bardzo mały spadek napięcia i szybkie przełączanie | Układy impulsowe, prostowanie w szybkim zasilaniu | Zwykle ma niższe dopuszczalne napięcie wsteczne |
| Fotodioda | Reaguje na światło i zamienia je na sygnał elektryczny | Czujniki, optoelektronika, pomiary natężenia światła | Potrzebuje odpowiedniego układu odczytu, bo sam sygnał bywa słaby |
Ten podział pomaga uniknąć częstego błędu, czyli traktowania wszystkich diod jako identycznych. W rzeczywistości dobór typu zależy od tego, czy ważniejszy jest niski spadek napięcia, emisja światła, szybka odpowiedź czy stabilizacja napięcia. To prowadzi naturalnie do pytania, gdzie takie rozwiązania spotyka się najczęściej.
Gdzie spotyka się ją najczęściej
Najbardziej oczywisty przykład to prostowanie prądu w zasilaczach. Gdy potrzebny jest prąd stały z napięcia przemiennego, diody układa się w mostek prostowniczy albo w prostszy układ jednopołówkowy. To podstawowy i bardzo praktyczny przykład, bo dobrze pokazuje, jak z pozoru mały element decyduje o działaniu całego zasilania.
- Ładowarki i zasilacze - prostowanie, filtracja i zabezpieczenie przed błędnym podłączeniem.
- Elektronika użytkowa - wskaźniki LED, podświetlenie i elementy sygnalizacyjne.
- Automatyka i czujniki - fotodiody oraz układy wykrywające światło, pozycję lub obecność obiektu.
- Stabilizacja napięcia - diody Zenera jako proste odniesienie napięciowe lub zabezpieczenie przed przepięciem.
- Układy szybkie - Schottky'ego tam, gdzie liczy się mały spadek napięcia i krótki czas przełączania.
- Technika szkolna - proste doświadczenia z charakterystyką prądowo-napięciową i obserwacją świecenia LED.
Warto zwrócić uwagę, że podobną zasadę wykorzystują też ogniwa fotowoltaiczne, choć ich rola jest odwrotna: zamiast świecić, zamieniają energię światła na energię elektryczną. To dobry przykład na to, że złącza półprzewodnikowe nie są tylko „elementem do schematu”, ale realnym narzędziem do zamiany energii i sygnałów. Z takiego spojrzenia płynnie wynika ostatni ważny temat - typowe błędy i ograniczenia.
Na co uważać w zadaniach i w praktyce
Najczęstszy błąd początkujących polega na traktowaniu tego elementu jak idealnego zaworu. W obliczeniach szkolnych takie uproszczenie bywa wygodne, ale w realnym układzie trzeba pamiętać o kilku rzeczach, które szybko zmieniają wynik lub prowadzą do uszkodzenia elementu.
- Brak rezystora przy LED - dioda świecąca nie ogranicza prądu sama z siebie, więc bez zabezpieczenia łatwo ją przegrzać.
- Założenie stałego spadku napięcia - 0,7 V to model uproszczony, a nie ścisła stała fizyczna.
- Ignorowanie napięcia wstecznego - przekroczenie dopuszczalnej wartości może zniszczyć zwykły element prostowniczy.
- Pomijanie temperatury - parametry zmieniają się wraz z nagrzewaniem, zwłaszcza w układach mocy.
- Mylenie funkcji różnych typów - Zenera nie zastępuje zwykłej diody prostowniczej, a fotodioda nie służy do tego samego co LED.
Jeśli patrzę na ten temat praktycznie, to właśnie tu widać różnicę między teorią a wykonaniem układu: na papierze wszystko wygląda prosto, ale w realnym obwodzie liczą się straty mocy, temperatura i margines bezpieczeństwa. To nie jest drobiazg, tylko warunek poprawnej pracy całego projektu.
Co warto zapamiętać z lekcji o półprzewodnikach
Najważniejsza myśl jest prosta: zachowanie takiego elementu wynika z budowy materiału, a nie z jego zewnętrznego wyglądu. Gdy rozumiesz domieszkowanie, warstwę zubożoną i różnicę między kierunkiem przewodzenia a zaporowym, większość zastosowań staje się logiczna, a nie „do zapamiętania na pamięć”.
W szkolnej praktyce dobrze jest łączyć trzy poziomy myślenia: budowę atomową materiału, zachowanie w obwodzie i konkretne zastosowanie. Taki układ pomaga nie tylko na sprawdzianie, ale też przy czytaniu schematów i analizie prostych układów elektronicznych. Jeśli spojrzysz na te zależności razem, łatwiej zrozumiesz, dlaczego jedna mała struktura może prostować prąd, świecić, chronić układ albo mierzyć światło.
To właśnie dlatego ten temat dobrze łączy chemię z elektroniką: pokazuje, jak właściwości kryształu przekładają się na bardzo praktyczne działanie w codziennych urządzeniach.
