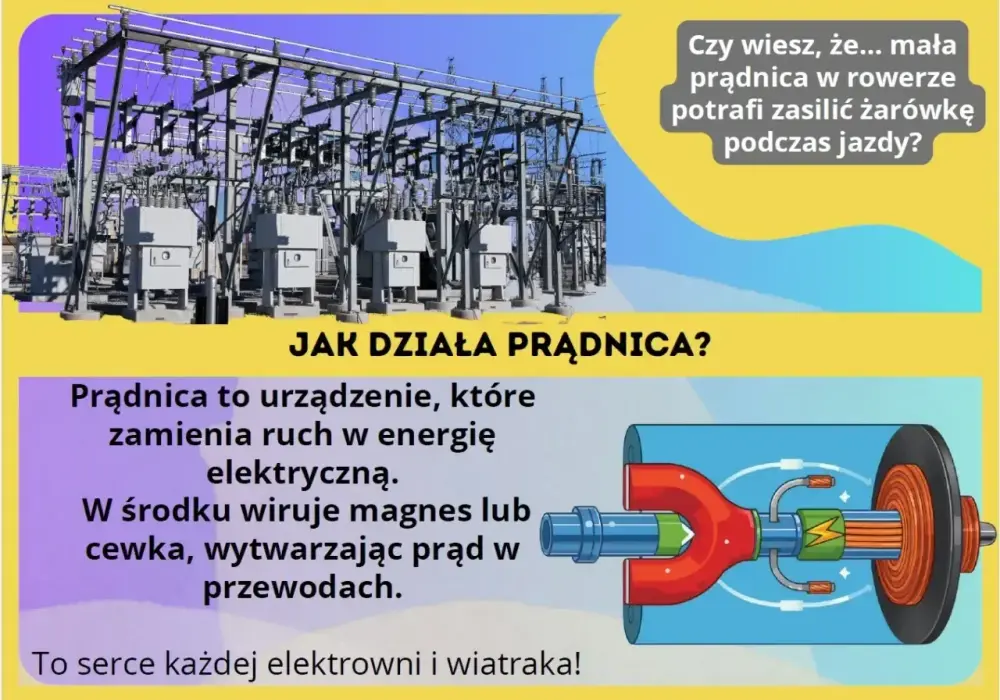

Prądnica jest jednym z najlepszych przykładów tego, jak fizyka zamienia ruch w napięcie. W tym artykule wyjaśniam prostym językiem, skąd bierze się prąd, z czego składa się taki układ, jakie są jego najważniejsze odmiany i dlaczego ta sama zasada wraca zarówno na lekcjach fizyki, jak i przy omawianiu zasilania urządzeń technicznych oraz infrastruktury obserwacyjnej.
Najważniejsze informacje w jednym miejscu
- Urządzenie zamienia energię mechaniczną w elektryczną dzięki indukcji elektromagnetycznej.
- Kluczowa jest zmiana strumienia magnetycznego, a nie sam obrót elementów.
- Najczęściej spotyka się wersje prądu stałego i przemiennego oraz alternatory.
- Podstawowe części to stojan, wirnik, uzwojenia i elementy zbierające prąd.
- Na sprawność wpływają opór uzwojeń, tarcie, nagrzewanie i sposób obciążenia.
- Ta zasada jest ważna nie tylko w elektrotechnice, ale też w edukacji fizycznej i w zapleczu technicznym astronomii.
Jak ruch zamienia się w napięcie
Ja tłumaczę ten mechanizm w możliwie prosty sposób: jeśli przewodnik porusza się w polu magnetycznym albo jeśli pole magnetyczne zmienia się wokół przewodnika, w obwodzie pojawia się napięcie. To nie jest „tworzenie prądu z niczego”, tylko wymuszanie ruchu ładunków elektrycznych przez zmianę warunków w polu magnetycznym. W zapisie szkolnym opisuje to zależność E = -dΦ/dt, czyli im szybciej zmienia się strumień magnetyczny, tym większa siła elektromotoryczna.
Najważniejsze w tym wzorze jest pojęcie strumienia magnetycznego. W praktyce oznacza ono, ile pola magnetycznego „przechodzi” przez daną powierzchnię. Gdy wirnik obraca się w pobliżu magnesów lub cewek, ten strumień zmienia się w czasie, a w przewodniku zaczyna pojawiać się napięcie. Znak minus wynika z prawa Lenza i mówi, że kierunek indukowanego prądu przeciwstawia się zmianie, która go wywołała.
To właśnie dlatego ruch obrotowy ma tak duże znaczenie: sam obrót nie jest celem, tylko sposobem na ciągłą zmianę pola widzianego przez uzwojenie. Z tego miejsca naturalnie przechodzę do budowy, bo bez zrozumienia części łatwo pomylić przyczynę ze skutkiem.
Z czego składa się urządzenie i co robi każda część
W najprostszej wersji taki układ ma dwie główne części: stojan, czyli element nieruchomy, oraz wirnik, czyli część obracającą się. Właśnie między nimi zachodzi najważniejsza zmiana pola magnetycznego. W zależności od konstrukcji magnesy mogą być umieszczone na stojanie albo na wirniku, ale sens działania pozostaje ten sam.
- Stojan - utrzymuje uzwojenia lub magnesy w stałym położeniu i tworzy stabilne pole odniesienia.
- Wirnik - obraca się i zmienia położenie przewodnika względem pola magnetycznego.
- Uzwojenie - to zwoje drutu, w których indukuje się napięcie.
- Układ wzbudzenia - tworzy pole magnetyczne, często za pomocą magnesów trwałych albo elektromagnesu.
- Komutator lub pierścienie ślizgowe - odbierają energię z części ruchomej i przekazują ją do obwodu zewnętrznego.
- Regulator napięcia - stabilizuje pracę, gdy obroty i obciążenie się zmieniają.
W wersjach dydaktycznych widzimy zwykle prosty schemat: cewka, magnes i ruch obrotowy. W rozwiązaniach technicznych dochodzą elementy poprawiające trwałość, chłodzenie i bezpieczeństwo pracy, bo sama idea fizyczna to dopiero początek. Teraz warto zobaczyć, jak cały proces przebiega krok po kroku.
Jak przebiega wytwarzanie prądu krok po kroku
Jeśli rozłożyć to na etapy, mechanizm staje się bardzo czytelny. Ja zwykle opisuję go w czterech krokach, bo to pomaga uniknąć chaotycznych skojarzeń.
- Źródło napędu dostarcza energię mechaniczną, na przykład poprzez korbę, turbinę, koło wodne albo wał silnika.
- Wirnik lub przewodnik zaczyna poruszać się względem pola magnetycznego.
- Zmienia się strumień magnetyczny obejmujący uzwojenie, więc pojawia się napięcie indukowane.
- Po zamknięciu obwodu płynie prąd, który można wykorzystać do zasilania odbiornika, ładowania akumulatora albo pracy całej instalacji.
W praktyce ważne jest jeszcze jedno: im większa prędkość obrotowa, silniejsze pole magnetyczne i liczniejsze uzwojenie, tym zwykle łatwiej uzyskać wyższe napięcie. To jednak nie znaczy, że „więcej obrotów zawsze rozwiązuje problem”, bo liczy się też obciążenie i straty energii. Gdy te zależności są już jasne, można sensownie porównać najważniejsze typy takich urządzeń.
Jakie są główne rodzaje i czym się różnią
W szkolnym i technicznym ujęciu najczęściej rozróżnia się urządzenia według rodzaju prądu, jaki wytwarzają, oraz według zastosowanej konstrukcji. Dla czytelnika najpraktyczniejsze jest porównanie tego, co dostaje na wyjściu i gdzie dany wariant ma sens.
| Rodzaj | Co wytwarza | Gdzie się sprawdza | Największa zaleta | Ograniczenie |
|---|---|---|---|---|
| Prądu stałego | Napięcie i prąd stały, zwykle z komutatorem | Modele szkolne, starsze układy, niektóre małe urządzenia | Łatwo pokazać zasadę działania | Większe zużycie elementów stykowych |
| Prądu przemiennego | Prąd przemienny, często wielofazowy | Elektrownie, instalacje przemysłowe, agregaty | Wysoka użyteczność w sieciach energetycznych | Wymaga lepszego dopasowania do odbiorników |
| Alternator | Prąd przemienny z prostowaniem, jeśli trzeba zasilić akumulator | Samochody, pojazdy, systemy ładowania | Dobra trwałość i niezawodność | Potrzebuje układu regulacji i prostowania |
| Mały dynamo-zespół | Niewielką moc przy prostym napędzie | Lampki rowerowe, pomoce dydaktyczne | Świetny do demonstracji zjawiska | Nie zasili większych odbiorników |
Najprościej mówiąc: jeśli celem jest nauka zasady, wystarczy prosty model; jeśli celem jest stabilne zasilanie, lepiej sprawdza się alternator albo pełny zespół generatorowy. Właśnie dlatego te pojęcia często pojawiają się obok siebie i nie warto ich mieszać. Następny krok to zobaczenie, gdzie taka technika działa w realnym świecie, także poza klasyczną elektrotechniką.
Gdzie spotkasz to w praktyce i dlaczego ma znaczenie także w astronomii
Najbardziej oczywiste przykłady to elektrownie wodne, wiatrowe i cieplne, gdzie turbina napędza generator. W samochodzie tę rolę pełni alternator, który zasila instalację elektryczną i ładuje akumulator. W prostszej skali widać to na rowerze, przy korbie albo w małych układach dydaktycznych, gdzie ruch ręki od razu przekłada się na świecenie diody lub pracę miernika.
W kontekście astronomii temat jest ważny trochę z innego powodu. Same obserwacje nie potrzebują „prądu z ruchu” jako osobnego efektu, ale potrzebują stabilnego zaplecza energetycznego: zasilania teleskopów, napędów kopuł, chłodzenia detektorów, komputerów sterujących i systemów awaryjnych. Gdy rozumiesz, jak działa przemiana energii mechanicznej w elektryczną, łatwiej też zrozumieć całą infrastrukturę wspierającą badania nieba. Ja właśnie dlatego lubię ten temat: łączy prostą fizykę szkolną z bardzo konkretną techniką.
To prowadzi do ważnego pytania: co najczęściej psuje sprawność albo wprowadza w błąd przy omawianiu tego zagadnienia?
Co najczęściej obniża sprawność i myli uczniów
Najczęstszy błąd polega na myleniu napięcia z prądem. Napięcie jest „potencjałem do przepływu”, a prąd to już faktyczny ruch ładunków w obwodzie. Bez zamkniętego obwodu można mieć napięcie, ale niekoniecznie użyteczny przepływ prądu.
- Tarcie mechaniczne - odbiera część energii i zamienia ją w ciepło.
- Opór uzwojeń - powoduje straty energii elektrycznej w postaci nagrzewania.
- Prądy wirowe - niepożądane prądy w metalowych częściach, które również zwiększają straty.
- Nieodpowiednie obciążenie - zbyt małe lub zbyt duże obciążenie obniża użyteczność pracy układu.
- Zbyt słabe pole magnetyczne - ogranicza wartość indukowanego napięcia.
- Złe chłodzenie - prowadzi do wzrostu temperatury i spadku sprawności.
Drugi częsty skrót myślowy brzmi: „im szybciej obracasz, tym lepiej”. To tylko część prawdy. W rzeczywistości liczy się jeszcze geometria uzwojeń, rodzaj magnetyczny, sposób prostowania, jakość izolacji i stabilność pracy pod obciążeniem. Jeśli ktoś pomija te elementy, szybko dochodzi do uproszczeń, które na sprawdzianie wyglądają przekonująco, ale fizycznie są niepełne. Ostatnia sekcja zbiera to w zwarte, praktyczne wnioski.
Co warto zapamiętać, gdy wracasz do tego tematu na lekcji
Jeśli miałbym zapisać ten temat w trzech zdaniach, powiedziałbym tak: ruch obrotowy jest tylko środkiem do celu, pole magnetyczne musi się zmieniać, a wynik zależy od tego, jak dobrze układ zamienia energię mechaniczną na elektryczną. Reszta to szczegóły konstrukcyjne, które pomagają zwiększyć sprawność i dopasować urządzenie do konkretnego zastosowania.
Przy nauce lub rozwiązywaniu zadań najlepiej trzymać się prostego schematu: najpierw określ źródło ruchu, potem sprawdź, co zmienia strumień magnetyczny, a na końcu oceń, jaki prąd ma się pojawić na wyjściu. Taki porządek myślenia działa lepiej niż zapamiętywanie oderwanych definicji, bo pokazuje fizykę jako logiczny proces, a nie zbiór haseł.
Jeśli chcesz naprawdę dobrze opanować ten temat, skup się na trzech pojęciach: indukcji elektromagnetycznej, strumieniu magnetycznym i kierunku zmian w obwodzie. Gdy te elementy są jasne, reszta materiału układa się znacznie szybciej.
