Promieniowanie rentgenowskie łączy fizykę, matematykę i praktykę medyczną: od długości fali i energii fotonu, przez prosty rachunek natężenia, aż po zasady bezpieczeństwa w diagnostyce. W tym tekście wyjaśniam, czym jest to zjawisko, jak je opisać wzorami, gdzie spotyka się je w życiu codziennym i dlaczego w medycynie liczy się nie tylko obraz, ale też dawka. Trzymam się konkretów, bo ten temat łatwo uprościć za bardzo, a wtedy znika to, co naprawdę ważne.
Najważniejsze fakty, które porządkują temat
- To rodzaj promieniowania elektromagnetycznego o bardzo dużej energii i bardzo krótkiej długości fali.
- Jest promieniowaniem jonizującym, więc może wyrywać elektrony z atomów.
- W opisach szkolnych najważniejsze są trzy wielkości: długość fali, częstotliwość i energia fotonu.
- W praktyce intensywność wiązki maleje wraz z kwadratem odległości od źródła.
- Najczęstsze zastosowania to diagnostyka medyczna, badania materiałowe i astronomia.
- Bezpieczeństwo opiera się na zasadzie: tylko wtedy, gdy badanie jest uzasadnione, i w możliwie małej dawce.

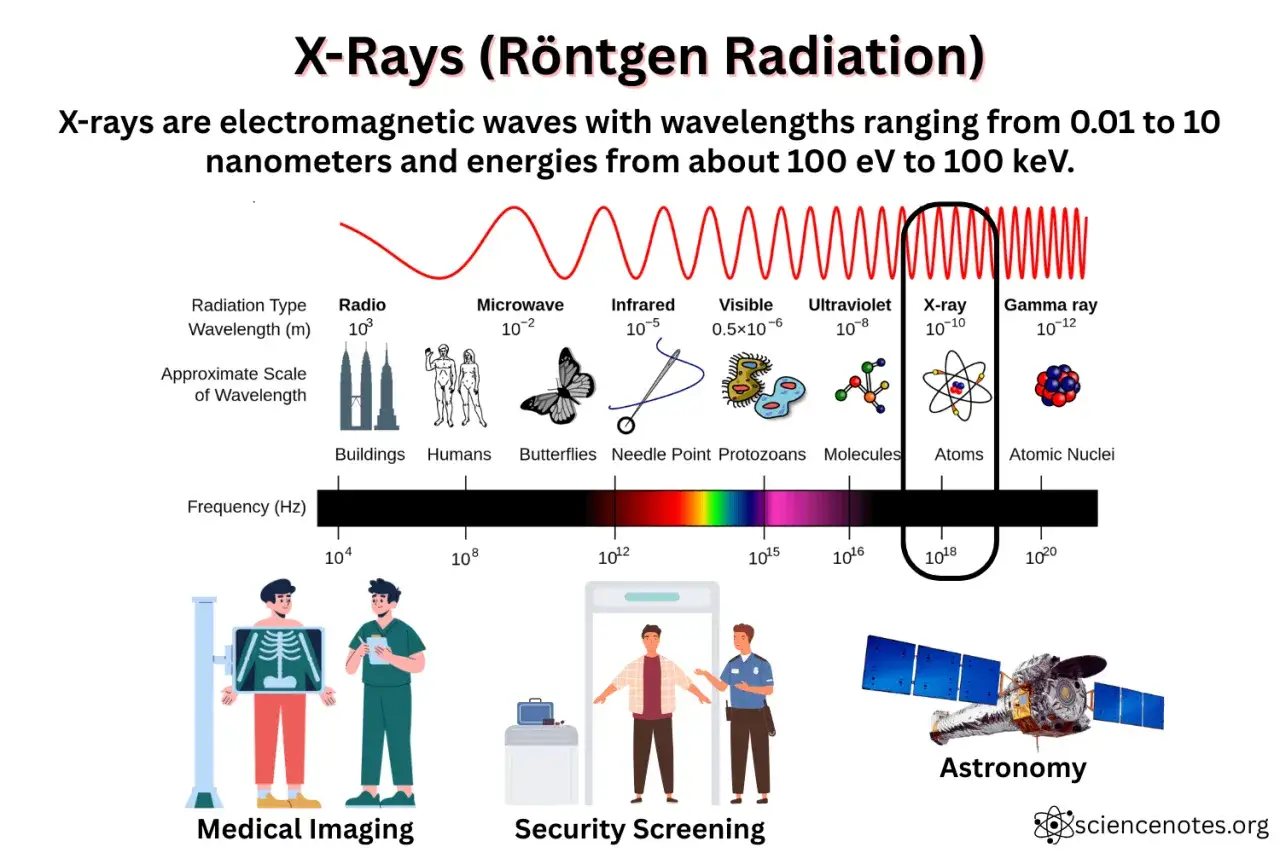

Gdzie leży w widmie elektromagnetycznym
Patrzę na ten temat najpierw jak na miejsce w całym widmie elektromagnetycznym, a dopiero później jak na narzędzie diagnostyczne. Promienie X leżą między ultrafioletem a promieniowaniem gamma, ale granica między nimi bywa umowna i zależy od kontekstu fizycznego. NASA podaje, że ich długość fali wynosi mniej więcej od 0,03 do 3 nanometrów, czyli jest skrajnie mała w porównaniu z zakresem światła widzialnego.
| Cecha | Co to znaczy | Dlaczego ma znaczenie |
|---|---|---|
| Długość fali | Bardzo krótka, liczona w nanometrach | Im krótsza fala, tym wyższa energia fotonu |
| Częstotliwość | Bardzo wysoka | Łatwo ją połączyć z energią przez wzór z fizyki |
| Energia fotonu | Duża, zwykle opisywana w keV | To ona decyduje o przenikaniu przez materię |
| Rodzaj oddziaływania | Promieniowanie jonizujące | Wymaga kontroli dawki i osłon |
To właśnie połączenie krótkiej fali i dużej energii sprawia, że ten zakres widma jest tak użyteczny w medycynie i badaniach naukowych. Skoro już wiemy, gdzie leży na osi elektromagnetycznej, warto zobaczyć, jak w ogóle powstaje i dlaczego jego widmo nie wygląda tak samo w każdym urządzeniu.
Jak powstaje w lampie rentgenowskiej
Źródłem są zwykle szybko rozpędzone elektrony, które uderzają w metalową anodę. W tym momencie część ich energii kinetycznej zamienia się w promieniowanie, a ogromna reszta w ciepło, dlatego lampa musi być dobrze chłodzona. W praktyce dostajemy dwa główne składniki: widmo ciągłe i linie charakterystyczne.
Hamowanie elektronów
Gdy elektron gwałtownie zwalnia w polu jądra atomowego, emituje foton o różnej energii. To zjawisko nazywa się hamowaniem bremsstrahlung i odpowiada za ciągłą część widma. Ja lubię ten przykład, bo świetnie pokazuje, że jeden proces fizyczny może dawać całe pasmo energii, a nie jedną wartość.
Przeczytaj również: Funkcja liniowa y = ax + b - Jak narysować wykres i wyznaczyć wzór?
Przeskoki między powłokami
Drugi mechanizm jest bardziej „punktowy”. Jeśli z wewnętrznej powłoki atomu wybity zostanie elektron, miejsce po nim może zająć elektron z wyższej powłoki. Różnica energii jest wtedy wypromieniowana jako foton o ściśle określonej energii. Powstają tak linie charakterystyczne, które zależą od materiału anody.
| Element układu | Wpływ na wiązkę |
|---|---|
| Napięcie lampy | Określa maksymalną energię fotonów |
| Natężenie prądu | Zwiększa liczbę wytwarzanych fotonów |
| Materiał anody | Wpływa na linie charakterystyczne |
| Filtracja wiązki | Usuwa część fotonów o niższej energii |
To ważne, bo w aparacie rentgenowskim nie ma „jednego promienia”, tylko zestaw zjawisk opisanych przez fizykę i liczby. Tę samą logikę widać jeszcze wyraźniej, gdy porównamy ten zakres z promieniowaniem gamma.
Czym różni się od promieni gamma
To jedno z najczęstszych pytań i dobrze, bo granica między obiema kategoriami bywa bardziej konwencją niż ostrym podziałem. Oba rodzaje promieniowania są jonizujące i oba mają wysoką energię, ale zwykle różnią się pochodzeniem: promienie X powstają głównie w procesach z udziałem elektronów, a gamma w procesach jądrowych. W praktyce ważniejsze od samej etykiety jest to, jak zachowuje się dana wiązka i jakie ma parametry.
| Kryterium | Promienie X | Promieniowanie gamma |
|---|---|---|
| Pochodzenie | Procesy elektronowe, np. w lampie rentgenowskiej | Procesy jądrowe i rozpady promieniotwórcze |
| Zakres energii | Wysoki, ale zależny od urządzenia | Zwykle jeszcze wyższy, choć granica nie jest sztywna |
| Zastosowania | Obrazowanie, kontrola materiałów, badania naukowe | Badania jądrowe, medycyna, astronomia |
| Najważniejsza cecha | Duża zdolność przenikania i jonizacji | Jeszcze silniejsze oddziaływanie energetyczne |
W szkolnym ujęciu najlepiej zapamiętać prostą zasadę: jeśli chcesz rozróżnić te zakresy, patrz najpierw na źródło powstawania, a dopiero potem na samą energię. Kiedy to jest jasne, można przejść do części, w której matematyka naprawdę robi robotę.
Jak policzyć energię, częstotliwość i spadek natężenia
Tu zaczyna się fragment, który najbardziej lubię omawiać na lekcjach i w materiałach edukacyjnych, bo wzory przestają być abstrakcją. Dla fal elektromagnetycznych obowiązują dwa podstawowe związki: λ = c / ν oraz E = h × ν. W praktyce oznacza to, że im mniejsza długość fali, tym większa częstotliwość i wyższa energia fotonu.
| Wielkość | Wzór lub jednostka | Krótko mówiąc |
|---|---|---|
| Długość fali | λ | Odległość między grzbietami fali |
| Częstotliwość | ν, w hercach | Liczba drgań w sekundzie |
| Energia | E = h × ν | Energia pojedynczego fotonu |
| Natężenie | I ∝ 1/r² | Im dalej od źródła, tym słabsza wiązka |
Przykład liczbowy jest prosty i bardzo pouczający. Jeśli długość fali wynosi 0,1 nm, czyli 1 × 10-10 m, to częstotliwość wynosi około 3 × 1018 Hz. Po przemnożeniu przez stałą Plancka dostajemy energię rzędu 2 × 10-15 J, czyli około 12,4 keV. Takie obliczenie pokazuje dokładnie, jak mała zmiana długości fali przekłada się na realną zmianę energii fotonu.
Drugi klasyczny rachunek dotyczy odległości. Jeśli natężenie wiązki wynosi 100 jednostek w odległości 1 m, to w 2 m spada do 25 jednostek, a w 4 m do 6,25 jednostki. To czysta matematyka oparta na prawie odwrotności kwadratu odległości, i właśnie dlatego dystans ma w ochronie radiologicznej tak duże znaczenie.
Gdy rozumie się te zależności, łatwiej przejść od szkolnego wzoru do realnych zastosowań, a tych jest więcej, niż wielu osobom się wydaje.
Gdzie spotyka się je w praktyce
Najbardziej znane zastosowanie to diagnostyka obrazowa, ale to tylko część obrazu. WHO zwraca uwagę, że medyczne użycie promieniowania jonizującego wymaga zasady uzasadnienia i optymalizacji: badanie ma być wykonane wtedy, gdy daje realną korzyść, a dawka ma być jak najmniejsza przy zachowaniu jakości obrazu. To bardzo rozsądne podejście, bo w medycynie nie chodzi o samo „zrobienie zdjęcia”, tylko o odpowiedź na konkretne pytanie kliniczne.
| Zastosowanie | Po co się je wykorzystuje | Dlaczego działa |
|---|---|---|
| RTG kości | Wykrywanie złamań i przemieszczeń | Kość silniej pochłania promienie X niż tkanki miękkie |
| Stomatologia | Ocena zębów i korzeni | Mały obszar badania pozwala ograniczyć dawkę |
| Tomografia komputerowa | Przekrojowy obraz wnętrza ciała | Wiele pomiarów tworzy model przestrzenny |
| Badania materiałowe | Wykrywanie wad i pęknięć | Różne materiały pochłaniają promieniowanie w różnym stopniu |
| Astronomia | Badanie gorących obiektów i zjawisk wysokoenergetycznych | Wysoka energia fotonów zdradza bardzo gorące procesy |
Widać tu wyraźnie, że jedno zjawisko fizyczne może służyć bardzo różnym celom. Od złamanej ręki po czarną dziurę w odległej galaktyce mechanizm opiera się na tym samym: na tym, jak promieniowanie przechodzi przez materię i jak detektory zamieniają je w dane. To prowadzi już prosto do kwestii bezpieczeństwa, bez której ten temat byłby niepełny.
Jak ogranicza się dawkę i ryzyko
Najważniejsza zasada jest banalna tylko pozornie: wykonuje się tylko takie badanie, które rzeczywiście ma sens diagnostyczny. Dalej wchodzą trzy praktyczne filary ochrony radiologicznej: czas, odległość i osłona. Krótszy kontakt ze źródłem, większy dystans i odpowiednie ekranowanie wyraźnie ograniczają narażenie, a przy tym nie komplikują samego badania bardziej, niż to konieczne.
- Uzasadnienie - badanie wykonuje się tylko wtedy, gdy zmieni decyzję medyczną albo rozwieje istotną wątpliwość.
- Optymalizacja - parametry ustawia się tak, by dawka była możliwie mała, ale obraz nadal diagnostyczny.
- Dobór do pacjenta - u dzieci i osób drobnych parametry muszą być inne niż u dorosłych.
- Kontrola obszaru - zawężenie wiązki do konkretnego miejsca ogranicza niepotrzebne napromienienie.
- Świadomość ciąży - w razie wątpliwości trzeba o tym powiedzieć przed badaniem.
W praktyce warto też pamiętać o jednej prostej proporcji: jeśli źródło jest dwa razy dalej, natężenie spada czterokrotnie. To nie jest drobny szczegół, tylko realna różnica w dawce. Dlatego w pracowni, laboratorium czy gabinecie odległość i osłony nie są dodatkiem do procedury, lecz jej częścią.
Jeżeli mam wskazać jeden błąd, który pojawia się najczęściej w rozmowach o rentgenie, to jest nim traktowanie dawki jak czegoś oderwanego od fizyki. A przecież to właśnie matematyka decyduje o tym, jak wiązka się rozchodzi, jak słabnie i jaki efekt daje w materiale.
Dlaczego ten temat łączy fizykę z codziennymi decyzjami
Ten temat jest dobrym przykładem na to, że fizyka nie kończy się na definicji, a matematyka nie kończy się na wzorze. Jeśli rozumiesz związek między długością fali, częstotliwością, energią i natężeniem, to łatwiej ci ocenić, co naprawdę oznacza badanie RTG, skąd bierze się jego przydatność i dlaczego bezpieczeństwo wymaga dyscypliny. To wiedza mała objętościowo, ale bardzo użyteczna.
Najprościej zapamiętać trzy rzeczy: krótsza fala oznacza większą energię, większa odległość oznacza mniejsze natężenie, a każde użycie tej wiązki powinno mieć konkretny cel. Jeśli uczeń, nauczyciel albo rodzic wychodzi z taką ramą myślenia, temat przestaje być zbiorem luźnych haseł, a staje się logicznym, dobrze policzonym zjawiskiem.
Właśnie dlatego ten zakres promieniowania dobrze pokazuje, jak szkolny rachunek przekłada się na realny świat, w którym decyzje medyczne, pomiary i bezpieczeństwo opierają się na tych samych podstawach.
