W magnetyzmie najłatwiej zgubić się nie na samym wzorze, ale na tym, co on naprawdę opisuje: kierunek pola, jego zwrot, wartość i wpływ na ładunki oraz przewodniki. Ten tekst porządkuje temat od podstaw, pokazuje różnicę między wielkościami opisującymi pole, wyjaśnia jednostki, najważniejsze zależności i to, jak czytać indukcję magnetyczną w zadaniach szkolnych.
Najważniejsze fakty, które warto mieć przed oczami
- Pole magnetyczne jest wielkością wektorową, więc liczy się nie tylko wartość, ale też kierunek i zwrot.
- Najczęściej używa się symbolu B, a jego jednostką w układzie SI jest tesla.
- W zadaniach szkolnych kluczowe są zależności z siłą Lorentza, przewodnikiem z prądem i zwojnicą.
- Gdy kilka pól nakłada się w jednym punkcie, dodaje się je wektorowo, a nie „na oko”.
- W praktyce warto umieć odróżnić B od H oraz od strumienia magnetycznego, bo to trzy różne pojęcia.
Czym jest wektor pola magnetycznego
Najprościej mówiąc, chodzi o opis tego, jak silnie i w jakim kierunku działa pole magnetyczne w danym punkcie przestrzeni. To dlatego mówi się o wektorze: w każdym miejscu pola trzeba podać nie tylko „ile go jest”, ale też gdzie jest skierowany. Taki opis jest ważny, bo magnes, przewodnik z prądem i poruszający się ładunek reagują nie na samą obecność pola, lecz na jego konkretny układ w przestrzeni.
Ja zwykle zaczynam od jednego prostego rozróżnienia: linie pola są pomocą graficzną, a wektor B jest wielkością fizyczną. Linie pokazują przebieg pola, ale to wektor mówi, jak pole wpływa na ładunek lub przewodnik. W pobliżu magnesu linie są gęstsze tam, gdzie pole jest silniejsze, a przy przewodniku z prądem układają się w okręgi zgodnie z regułą prawej dłoni. To właśnie ta wektorowość sprawia, że temat jest tak mocno związany z matematyką. Następny krok to jednostki i skala, bo bez nich łatwo pomylić intuicję z rachunkiem.
Jakie jednostki i wartości pojawiają się najczęściej
W układzie SI wartość pola magnetycznego podaje się w teslach oznaczanych symbolem T. W praktyce szkolnej i technicznej częściej spotyka się też militesle oraz mikrotesle, bo wiele pól ma wartości dużo mniejsze niż 1 T. Dla porządku: 1 T = 1000 mT = 1 000 000 µT.
| Wielkość | Symbol | Co opisuje | Jednostka | Typowe zastosowanie |
|---|---|---|---|---|
| Wektor pola magnetycznego | B | Siłę i kierunek oddziaływania magnetycznego | T | Zadania szkolne, elektromagnetyzm, technika |
| Natężenie pola magnetycznego | H | Opis wzbudzenia pola w ośrodku | A/m | Fizyka materiałów, obwody magnetyczne |
| Strumień magnetyczny | Φ | Ilość pola przechodzącego przez powierzchnię | Wb | Indukcja elektromagnetyczna, analiza cewek |
Warto też znać skalę zjawiska. Pole magnetyczne Ziemi ma zwykle rząd kilkudziesięciu mikrotesli, a aparaty rezonansu magnetycznego pracują najczęściej przy 1,5 T lub 3 T; w zastosowaniach badawczych spotyka się też mocniejsze systemy, na przykład 7 T. Ta różnica dobrze pokazuje, jak szeroki bywa zakres wartości. Skoro już wiesz, jak czytać liczby, trzeba jeszcze zobaczyć, jak odczytywać kierunek i co zrobić, gdy pól jest kilka naraz.
Jak wyznaczać kierunek, zwrot i sumować pola

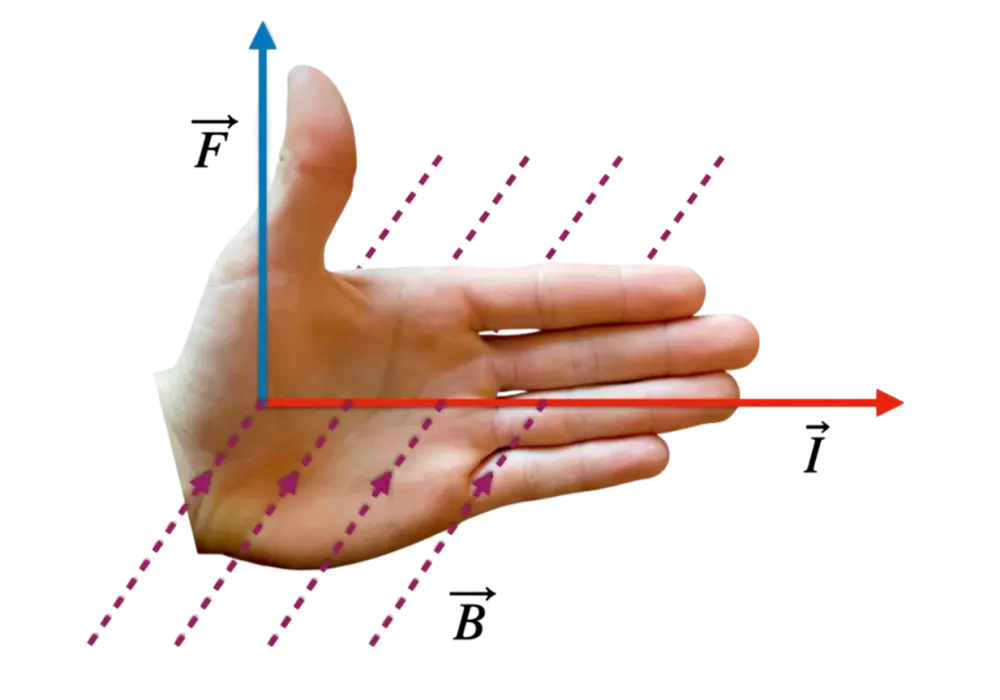

W tym miejscu najczęściej pojawiają się błędy. Samą wartość można policzyć szybko, ale bez kierunku wynik bywa bezużyteczny. Dla przewodnika z prądem i dla poruszającego się ładunku korzysta się z reguły prawej dłoni albo z odpowiedniego zwrotu wektora w zapisie iloczynu wektorowego. W praktyce oznacza to, że kierunek pola i kierunek siły nie są tym samym.
- Jeśli patrzysz na prosty przewodnik z prądem, palec wskazujący pokazuje zwrot prądu, a zgięte palce zwrot linii pola.
- Jeśli analizujesz ruch ładunku, istotne są trzy wektory: prędkość, pole i siła działająca na cząstkę.
- Jeżeli kilka źródeł wytwarza pole w jednym punkcie, nie dodajesz samych liczb, tylko wektory.
- Gdy dwa pola mają ten sam kierunek i zwrot, ich wartości się sumują; gdy mają zwroty przeciwne, mogą się częściowo albo całkowicie znosić.
To właśnie zasada superpozycji sprawia, że w zadaniach z dwoma przewodnikami albo z kilkoma magnesami wynik zależy nie tylko od odległości, ale też od geometrii układu. Właśnie dlatego następna sekcja jest bardziej rachunkowa: pokazuje wzory, które w szkole pojawiają się najczęściej.
Jakie wzory najczęściej pojawiają się w zadaniach
Jeśli mam uprościć temat do wersji „na sprawdzian”, to najważniejsze są cztery zależności. Każda z nich opisuje trochę inny przypadek, ale wszystkie mają wspólny mianownik: pole magnetyczne nie działa chaotycznie, tylko według ścisłych reguł matematycznych.
| Sytuacja | Wzór | Na co uważać |
|---|---|---|
| Ładunek poruszający się w polu | F = |q|vB sin α | Kąt α jest między wektorem prędkości a wektorem pola |
| Prosty przewodnik z prądem | F = BIl sin α | Maksimum jest przy ustawieniu prostopadłym |
| Długi prostoliniowy przewodnik | B = μ0I / (2πr) | Pole maleje wraz z odległością od przewodnika |
| Długa zwojnica | B ≈ μ0μr n I | To dobre przybliżenie dla wnętrza idealnej cewki |
| Strumień magnetyczny | Φ = BS cos θ | Liczy się składowa prostopadła do powierzchni |
W praktyce uczniowie najczęściej gubią sinus, mieszają kąt lub zapominają, że w tych wzorach liczy się ustawienie wektorów, a nie sam wygląd rysunku. Ja radzę najpierw rozpisać kierunki, a dopiero potem podstawiać liczby. To znacznie zmniejsza liczbę błędów. Po samych wzorach warto zejść na ziemię i zobaczyć, gdzie takie pole naprawdę działa.
Gdzie spotkasz to zjawisko poza podręcznikiem
To nie jest temat wyłącznie „z tablicy”. Pole magnetyczne pracuje wszędzie tam, gdzie mamy magnesy, prądy elektryczne i urządzenia wykorzystujące oddziaływanie między nimi. Najbardziej znane przykłady to silniki, głośniki, prądnice, czujniki położenia i aparaty MRI.
- Ziemia działa jak ogromny magnes, dlatego igła kompasu ustawia się w określonym kierunku.
- Silnik elektryczny zamienia oddziaływanie pola na ruch obrotowy, więc bez magnetyzmu nie miałby sensu.
- Głośnik wykorzystuje siłę działającą na cewkę z prądem, co wprawia membranę w drgania.
- Rezonans magnetyczny opiera się na bardzo silnym, dobrze kontrolowanym polu, dlatego wartości liczone są w teslach, a nie w mikroteslach.
- Transformatory i cewki pokazują, że ta sama fizyka stoi za wieloma rozwiązaniami w energetyce i elektronice.
Właśnie tutaj dobrze widać, że sama teoria nie wystarcza. Trzeba umieć przełożyć ją na układ, który ma swoje ograniczenia, swój kierunek i swoją geometrię. A skoro błędy wynikają zwykle z pośpiechu, warto nazwać je wprost.
Najczęstsze pomyłki, które psują wynik
W zadaniach z magnetyzmu powtarzają się bardzo podobne potknięcia. Dobra wiadomość jest taka, że większość z nich można wyeliminować prostym nawykiem: najpierw rysunek, potem wzór, na końcu jednostki.
- Mylenie B z H. To nie są te same wielkości, mimo że obie opisują magnetyzm.
- Dodawanie pól jak zwykłych liczb, bez uwzględnienia zwrotu.
- Wstawianie złego kąta do sinusa albo cosinusa.
- Pomijanie jednostek i porównywanie tesli z mikroteslami bez przeliczenia.
- Założenie, że większe B zawsze oznacza większą siłę. To zależy też od ładunku, prędkości, długości przewodnika i kąta ustawienia.
Jeżeli mam wskazać jeden nawyk, który daje największy efekt, to jest nim konsekwentne rozdzielanie: co jest wektorem, co jest wartością, a co tylko opisem graficznym. Wtedy rachunki przestają wyglądać jak zgadywanie. Została jeszcze krótka część porządkująca najważniejsze wnioski w wersji „do szybkiej powtórki”.
Co warto zapamiętać przed sprawdzianem z magnetyzmu
Najlepsza metoda nauki tego działu jest prosta: najpierw rozumiesz geometrię pola, potem dopiero liczysz. Jeśli wiesz, gdzie jest kierunek, gdzie zwrot i od czego zależy wartość, połowa zadań robi się przewidywalna. Reszta to już tylko poprawne podstawienie danych.
- Pole magnetyczne traktuj jak pole wektorowe, nie jak zwykłą liczbę.
- Zapamiętaj podstawowe wzory: dla ładunku, przewodnika, zwojnicy i strumienia.
- Sprawdzaj jednostki przed obliczeniem i po obliczeniu.
- Gdy układ ma więcej niż jedno źródło pola, stosuj dodawanie wektorowe.
- Ucz się na rysunku, bo w magnetyzmie geometria często decyduje o wszystkim.
Jeśli uporządkujesz temat w tej kolejności, magnetyzm staje się dużo mniej przypadkowy, a bardziej obliczalny. I właśnie o to chodzi w tym dziale: nie o zapamiętanie jednego wzoru, ale o zrozumienie, jak wektorowe pole opisuje rzeczywiste oddziaływania w przestrzeni.
