W fizyce i astronomii amplituda pomaga opisać nie tylko ruch drgający, ale też zmiany jasności gwiazd czy zachowanie fal. To pojęcie wydaje się proste, ale w zadaniach często myli się je z okresem, częstotliwością albo zasięgiem całego wychylenia. Poniżej wyjaśniam je tak, żeby dało się je szybko rozpoznać na wykresie, policzyć i poprawnie zastosować w przykładach szkolnych oraz obserwacyjnych.
Najważniejsze rzeczy o maksymalnym wychyleniu
- To największa odległość od położenia równowagi, a nie pełna szerokość ruchu.
- W ruchu harmonicznym oznacza się ją zwykle literą A.
- Jeśli układ drga symetrycznie, pełny zakres od minimum do maksimum ma wartość 2A.
- Większe wychylenie zwykle oznacza większą energię układu, ale tylko w uproszczonym modelu.
- W astronomii opisuje zmianę jasności obiektu, najczęściej na krzywej blasku.
Co dokładnie oznacza maksymalne wychylenie
Najprościej mówiąc, chodzi o to, jak daleko układ oddala się od środka ruchu. Jeśli ciężarek na sprężynie przesuwa się raz w lewo, raz w prawo, to położenie równowagi znajduje się pośrodku, a interesująca nas wielkość jest odległością od tego środka do skrajnego punktu. W zapisie ruchu harmonicznego często spotkasz wzór x(t) = A sin(ωt + φ), gdzie A jest właśnie maksymalnym wychyleniem, ω opisuje szybkość zmian, a φ fazę początkową.
Ja zwykle zaczynam od rozróżnienia trzech pojęć, bo to oszczędza najwięcej błędów na sprawdzianie: wychylenie mówi, jak daleko jesteś od środka, okres mówi, jak długo trwa pełny cykl, a częstotliwość, ile cykli mieści się w sekundzie.
| Wielkość | Co opisuje | Jednostka | Najczęstsza pomyłka |
|---|---|---|---|
| Wychylenie | Chwilowe oddalenie od równowagi | m, cm, V, Pa lub inna jednostka zależna od zjawiska | Mylenie z pełnym zakresem ruchu |
| Maksymalne wychylenie | Największe oddalenie od równowagi | m, cm, V, Pa, mag | Liczenie go od osi wykresu, a nie od środka drgań |
| Okres | Czas jednego drgania | s | Traktowanie go jak częstotliwości |
| Częstotliwość | Liczba drgań w 1 s | Hz | Mylenie z szybkością przesuwania się obiektu |
Warto zapamiętać jeszcze jedną rzecz: w opisie matematycznym to nie zawsze musi być „wysokość” na osi pionowej. W niektórych zadaniach będzie to przesunięcie, w innych napięcie, ciśnienie albo natężenie pola. Zasada pozostaje ta sama, tylko jednostka się zmienia. Żeby dobrze to zobaczyć na rysunku, przejdźmy teraz do wykresu.

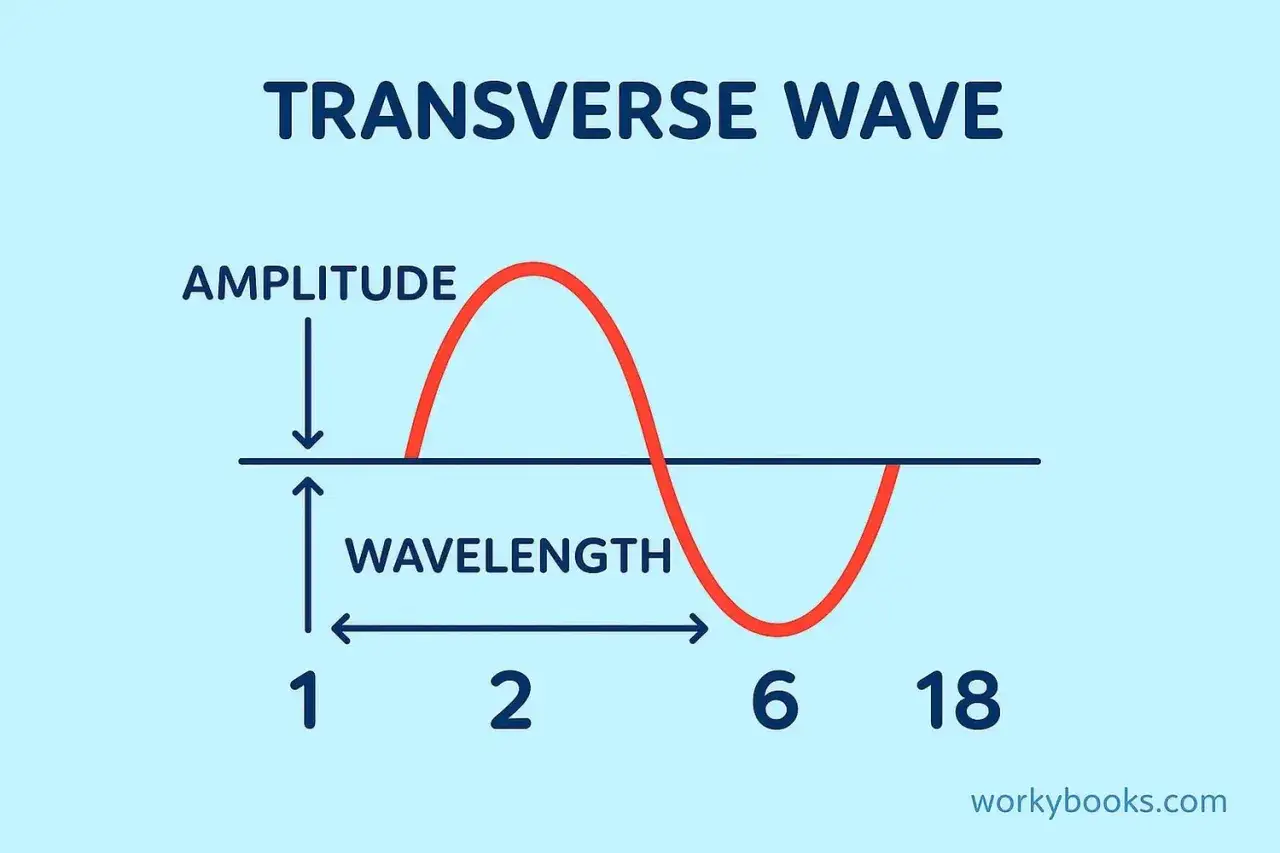

Jak odczytać je z wykresu
Na wykresie szukam najpierw linii równowagi, czyli punktu odniesienia, wokół którego wszystko się odbywa. Dopiero potem sprawdzam najwyższy wierzchołek i najniższy dołek. Odległość od środka do wierzchołka to interesująca nas wartość, a nie cała wysokość między maksimum i minimum.
- Znajdź linię równowagi albo środek oscylacji.
- Odczytaj największy dodatni i największy ujemny punkt przebiegu.
- Policz odległość od środka do jednego z ekstremów.
- Jeśli masz tylko maksimum i minimum, a ruch jest symetryczny, użyj wzoru A = (xmax - xmin) / 2.
- Jeśli wykres jest przesunięty w pionie, nie licz od zera, tylko od rzeczywistego środka ruchu.
Przykład jest prosty: gdy ciało drga między -3 cm a +3 cm, wychylenie maksymalne wynosi 3 cm. Jeśli natomiast wykres biegnie między 2 cm a 8 cm, ale środek ruchu leży na 5 cm, to wynik nadal wynosi 3 cm, a nie 8 cm. To właśnie tu uczniowie najczęściej gubią punkt odniesienia.
W drganiach tłumionych sprawa robi się ciekawsza, bo kolejne maksima są coraz niższe. Sama definicja pozostaje jednak bez zmian: w danej chwili patrzysz na największe odchylenie od równowagi, a nie na to, jak długi był cały wykres. Gdy już umiesz to odczytać, łatwiej przejść do samego liczenia.
Jak policzyć je bez pomyłki
W szkolnych zadaniach najwygodniej pamiętać dwa wzory. Jeśli znasz położenie równowagi, liczysz różnicę między nim a maksimum: A = |xmax - x0|. Jeśli układ drga symetrycznie i znasz tylko skrajne wartości, używasz A = (xmax - xmin) / 2. Oba zapisy mówią o tym samym, tylko startują z innej informacji.
- Ustal, co jest punktem odniesienia.
- Sprawdź, czy podane liczby opisują wychylenie, czy położenie bezwzględne.
- Policz różnicę albo połowę rozpiętości.
- Na końcu dopisz właściwą jednostkę.
Na przykład przy sprężynie rozciągającej się od 12 cm do 18 cm, przy równowadze na 15 cm, otrzymujesz 3 cm. To ważne, bo ten sam ruch można błędnie opisać jako 6 cm, jeśli ktoś pomyli pełny zakres z pojedynczym wychyleniem. W praktyce taka pomyłka rozwala potem cały wynik w zadaniach z energią.
W idealnym oscylatorze sprężynowym energia całkowita rośnie z kwadratem wychylenia: E = 1/2 kA2. To oznacza, że podwojenie maksymalnego wychylenia daje czterokrotnie większą energię. Zastrzegam tylko jedno: działa to dobrze w modelu idealnym, a nie w układzie z dużym tłumieniem, tarciem albo dopływem energii z zewnątrz.
Od wahadła po dźwięk i fale elektromagnetyczne
Najbardziej intuicyjnie widać to na wahadle, sprężynie i fali dźwiękowej. W każdym z tych przypadków większe wychylenie zwykle oznacza większą „siłę efektu”, ale nie zawsze większą szybkość ruchu. I to rozróżnienie jest naprawdę warte zapamiętania: ta wielkość mówi o skali odchyleń, a nie o tym, jak często one się powtarzają.
| Zjawisko | Co oznacza większe wychylenie | Co warto zapamiętać |
|---|---|---|
| Wahadło | Większy kąt lub większe przesunięcie od środka | Przy małych kątach opis jest najprostszy i najbardziej szkolny |
| Fala dźwiękowa | Głośniejszy dźwięk | Głośność nie jest tym samym co wysokość tonu |
| Fala elektromagnetyczna | Silniejsze pole i większa intensywność energii | Tu jednostki zależą od tego, co dokładnie mierzysz |
| Napięcie przemienne | Większa wartość szczytowa napięcia | Nie myl wartości szczytowej z wartością skuteczną |
W praktyce ta wielkość bywa też używana w analizie sygnałów: jeżeli dwa przebiegi mają ten sam okres, ale inny poziom wychyleń, to ten o większej rozpiętości niesie zwykle silniejszy sygnał. Ale jeśli układ nie jest idealny, energia może się rozpraszać i wychylenia będą malały mimo stałej częstotliwości. W astronomii zasada jest podobna, choć skala i jednostki wyglądają inaczej.
Jak to działa w obserwacjach gwiazd
W astronomii patrzę na to przez krzywą blasku, czyli wykres zmian jasności w czasie. Tam chodzi o różnicę między stanem najjaśniejszym i najsłabszym, ale trzeba uważać na skalę: magnitudo działa odwrotnie niż zdrowy rozsądek, bo mniejsza liczba oznacza jaśniejszy obiekt. Dlatego 1 mag różnicy odpowiada około 2,512 raza różnicy w jasności, a 5 mag już 100 razy.
To ważne, bo przy tej samej fizycznej zmianie obiekt może wyglądać inaczej w zależności od filtra obserwacyjnego, czasu ekspozycji i jakości danych. W praktyce obserwatorzy porównują nie tylko samą rozpiętość wykresu, ale też jego kształt, regularność i to, czy cały cykl został rzeczywiście zarejestrowany.
| Obiekt lub zjawisko | Co pokazuje wykres | Dlaczego ta rozpiętość ma znaczenie | Na co uważać |
|---|---|---|---|
| Gwiazda pulsująca | Jasność rośnie i spada cyklicznie | Pomaga ocenić typ zmienności | Warto sprawdzić filtr fotometryczny |
| Układ zaćmieniowy | Pojawiają się okresowe spadki jasności | Głębsze zaćmienie daje większą zmianę | Część spadku zależy od geometrii układu |
| Tranzyt egzoplanety | Krótkie osłabienie światła gwiazdy | Z niego wyciąga się rozmiar planety względem gwiazdy | Sygnał bywa bardzo mały i podatny na szum |
W astronomii jedno z najczęstszych nieporozumień polega na tym, że ktoś traktuje tę wielkość jako jedną, uniwersalną liczbę dla wszystkich obserwacji. Tak nie jest. Zależy ona od pasma obserwacyjnego, dokładności pomiaru i tego, czy oglądasz obiekt w pełnym cyklu, czy tylko jego fragment.
Na co zwracam uwagę, gdy sprawdzam wyniki
Gdy analizuję zadanie albo obserwację, sprawdzam zawsze cztery rzeczy: punkt równowagi, jednostkę, zakres wykresu i to, czy mierzona jest wartość szczytowa, czy pełna rozpiętość. To wystarcza, żeby uniknąć większości błędów bez rozbudowanej matematyki.
- Jeśli masz tylko wykres, najpierw zaznacz środek.
- Jeśli wartości są dodatnie i ujemne, nie licz od zera, jeśli zero nie jest środkiem.
- Jeśli temat dotyczy astronomii, sprawdź, w jakim filtrze mierzono jasność.
- Jeśli układ jest tłumiony, pamiętaj, że kolejne maksima maleją, ale definicja się nie zmienia.
W szkolnej fizyce i w astronomii ta sama idea pomaga czytać zjawiska bardzo szybko: większe odchylenie mówi o skali ruchu lub zmian jasności, a nie o czasie trwania cyklu. Gdy te dwie rzeczy rozdzielisz, cały temat staje się prostszy, niż wygląda na pierwszy rzut oka.
