Dioda to jeden z tych elementów, które robią w elektronice porządek: przepuszczają prąd w jedną stronę, a w drugą go blokują. W tym artykule wyjaśniam prostym językiem, jak działa złącze p-n, czym różnią się najważniejsze odmiany oraz dlaczego ten temat wraca nie tylko na lekcjach fizyki, ale też w astronomii obserwacyjnej i w szkolnych doświadczeniach.
Najważniejsze rzeczy, które warto zapamiętać
- W kierunku przewodzenia spadek napięcia dla krzemu wynosi zwykle około 0,6-0,7 V.
- W elementach Schottky'ego spadek jest niższy, często około 0,2-0,45 V.
- W LED napięcie zależy od koloru: czerwone zwykle mają 1,8-2,2 V, a białe i niebieskie około 2,8-3,4 V.
- W astronomii liczy się nie tylko prostowanie, ale też detekcja światła i ochrona aparatury.
- Najczęstszy błąd początkujących to odwrócona polaryzacja albo brak ograniczenia prądu przy LED.
Jak działa półprzewodnikowy element jednokierunkowy
Najprostszy obraz jest taki: to nie jest idealny zawór, tylko półprzewodnikowe złącze z wyraźnym progiem. W kierunku przewodzenia bariera potencjału maleje, nośniki ładunku przechodzą przez złącze i prąd rośnie gwałtownie. W kierunku zaporowym bariera się zwiększa, więc przepływ jest bardzo mały, choć w praktyce nigdy nie zerowy.
To właśnie ta asymetria sprawia, że taki element nadaje się do prostowania prądu przemiennego, ochrony układów i kształtowania sygnałów. W szkolnym ujęciu najważniejsze jest zrozumienie, że chodzi o kontrolę kierunku przepływu, a nie o całkowite zatrzymanie prądu. Żeby zobaczyć, skąd bierze się ta asymetria, trzeba zajrzeć do samego złącza p-n.
Co dzieje się w złączu p-n
W środku mamy obszar typu p i obszar typu n. Gdy zetkną się ze sobą, część elektronów i dziur zaczyna się przemieszczać, aż w pobliżu granicy powstaje warstwa zubożona. To ona tworzy barierę potencjału, czyli coś w rodzaju energetycznego progu, który trzeba pokonać, by prąd popłynął swobodnie.

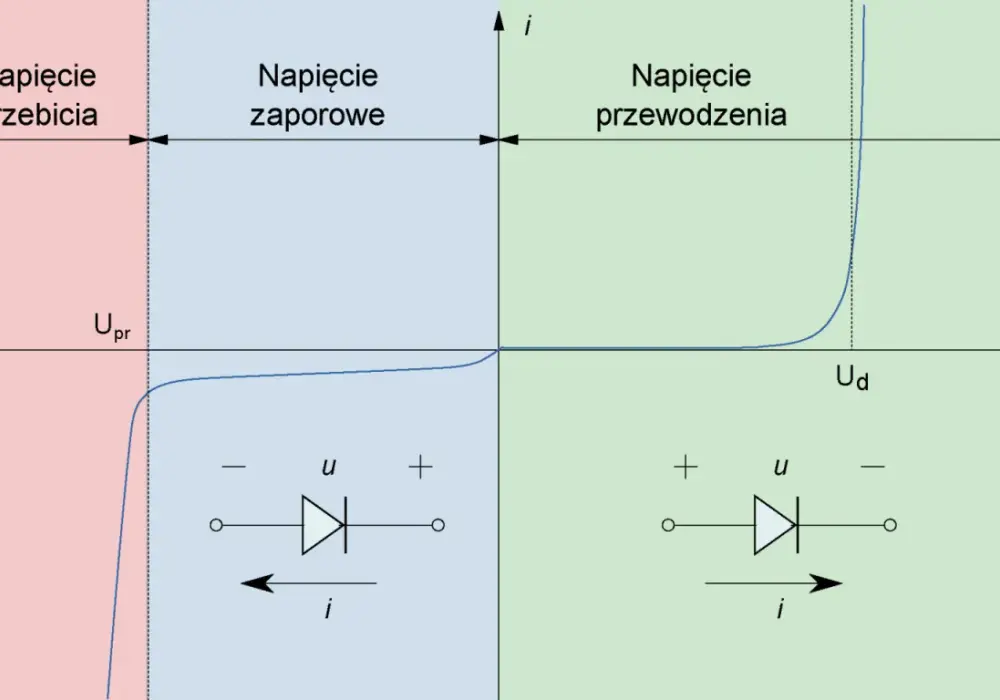

Po przyłożeniu napięcia w kierunku przewodzenia bariera się obniża, warstwa zubożona zwęża i ładunki mogą przechodzić przez złącze. Po odwróceniu polaryzacji dzieje się odwrotnie: warstwa się poszerza, a prąd staje się śladowy. Gdy napięcie zaporowe przekroczy granicę bezpieczeństwa, pojawia się przebicie. Czasem wykorzystuje się to celowo w stabilizacji napięcia, ale w zwykłym układzie to sygnał ostrzegawczy.
W praktyce pomiarowej warto pamiętać o temperaturze. Zmienia ona próg przewodzenia i zachowanie całej charakterystyki, więc ten sam element może dawać trochę inne wyniki w chłodnej pracowni i w nagrzanym układzie. Gdy ten mechanizm jest już jasny, łatwo porównać najważniejsze odmiany i ich rolę.
Najważniejsze odmiany i po co się je stosuje
Nie każda ma działać tak samo. Jedne są projektowane do prostowania, inne do szybkiego przełączania, jeszcze inne do stabilizacji napięcia albo emisji światła. Właśnie dlatego sama nazwa kategorii niewiele mówi, dopóki nie spojrzy się na spadek napięcia, dopuszczalny prąd i zastosowanie.
| Rodzaj | Co robi najlepiej | Typowy spadek napięcia lub zakres | Gdzie się przydaje |
|---|---|---|---|
| Prostownicza krzemowa | Zamienia prąd przemienny na jednokierunkowy | około 0,6-0,7 V | Zasilacze, mostki prostownicze, układy ochronne |
| Schottky'ego | Ma niski spadek i szybko przełącza | około 0,2-0,45 V | Niskonapięciowe zasilania, szybkie układy cyfrowe |
| Stabilizacyjna | Utrzymuje prawie stałe napięcie w kierunku zaporowym | zależnie od typu, zwykle od około 2,4 V do kilkudziesięciu woltów | Odniesienia napięcia, proste stabilizatory, zabezpieczenia |
| Świecąca LED | Emituje światło | czerwona zwykle 1,8-2,2 V, biała i niebieska około 2,8-3,4 V | Sygnalizacja, oświetlenie, wskaźniki |
| Światłoczuła | Zamienia światło na sygnał elektryczny | zależne od oświetlenia i układu | Fotometria, czujniki, aparatura pomiarowa |
Jeśli miałbym wskazać jedną różnicę praktyczną, to byłby nią spadek napięcia. W małych układach każdy ułamek wolta ma znaczenie: przy Schottky'ego odzyskuje się cenny margines, a przy LED trzeba go po prostu przewidzieć, żeby nie przeciążyć elementu. To prowadzi prosto do pytania, gdzie ta wiedza naprawdę się przydaje.
Dlaczego w fizyce i astronomii pojawia się częściej, niż się wydaje
W fizyce szkolnej ten temat pomaga zrozumieć półprzewodniki, charakterystyki nieliniowe i prostowanie. W laboratorium można na nim pokazać różnicę między teorią a rzeczywistym układem: próg przewodzenia, wpływ temperatury, znaczenie polaryzacji i ograniczeń materiałowych.
W astronomii znaczenie jest równie praktyczne. Instrumenty obserwacyjne muszą wykrywać bardzo słabe sygnały świetlne, więc detektory półprzewodnikowe są podstawą fotometrii, spektroskopii i wielu kamer używanych przy teleskopach. Liczy się tu czułość, niski szum i stabilność pracy. W dodatku elektronika teleskopu i sterowania montażem musi być dobrze zabezpieczona przed odwrotnym podłączeniem zasilania oraz skokami napięcia.
To dlatego ten sam prosty mechanizm pojawia się zarówno przy ławce w pracowni, jak i przy aparaturze do pomiaru słabego światła gwiazd. Gdy widzę ten związek, od razu przechodzę do najczęstszych błędów, bo tam najłatwiej coś zepsuć.
Jak czytać parametry i nie popełniać szkolnych błędów
- Polaryzacja. Pasek na obudowie zwykle oznacza katodę. Jeśli mylisz końcówki, układ nie zadziała tak, jak zakładasz.
- Napięcie wsteczne. Każdy model ma własne maksimum. Przekroczenie go grozi uszkodzeniem, nawet jeśli na pierwszy rzut oka wszystko wygląda dobrze.
- Prąd pracy. Przy LED zawsze potrzebny jest ogranicznik prądu, najczęściej rezystor. Bez niego świecący element bardzo szybko się przegrzewa.
- Typ elementu. Krzemowa prostownicza, Schottky'ego, stabilizacyjna i świecąca zachowują się inaczej. Nie warto zakładać, że każda z nich jest taka sama.
- Temperatura. Im cieplej, tym charakterystyka zmienia się bardziej, niż początkujący zwykle oczekują.
W szkolnych doświadczeniach najlepiej działa prosty zestaw: bateria, rezystor, multimetr i dwa różne typy elementów do porównania. Wtedy od razu widać, że teoria o przewodzeniu w jedną stronę jest prawdziwa, ale nie idealizowana. Skoro to mamy uporządkowane, zostaje krótki blok praktycznych wniosków.
Co sprawdza się na lekcji, w laboratorium i przy obserwacjach nieba
- Do prostego pokazu wybierz krzemowy prostownik i LED, bo różnica napięć jest łatwa do zmierzenia.
- Jeśli chcesz lepiej zrozumieć szybkość pracy, porównaj elementy Schottky'ego z klasycznymi.
- Przy projektach związanych z teleskopem zwracaj uwagę na ochronę zasilania i czułość detektorów światła.
Najważniejsza lekcja jest prosta: ten element nie jest tylko „zaworem na prąd”, ale dobrze kontrolowanym półprzewodnikiem, którego zachowanie zależy od materiału, kierunku polaryzacji, temperatury i zadania. Jeśli te cztery rzeczy umiesz odczytać, łatwiej rozumiesz zarówno podstawowe układy elektroniczne, jak i aparaturę używaną do obserwacji słabego światła z kosmosu.
