W układach mocy ten mały element, czyli tyrystor, działa jak elektroniczny klucz, który po krótkim impulsie na bramce potrafi przewodzić duży prąd bez ciągłego sterowania. W tym artykule pokazuję, jak rozumieć jego działanie, jakie parametry naprawdę mają znaczenie i jak czytać prostą charakterystykę prądowo-napięciową. Dorzucam też kilka obliczeń, bo bez nich teoria szybko robi się zbyt sucha.
Najważniejsze fakty o elemencie przełączającym w skrócie
- Po wyzwoleniu przechodzi w stan przewodzenia i utrzymuje go sam, dopóki prąd nie spadnie poniżej progu podtrzymania.
- Do startu potrzebuje impulsu na bramce, ale bramka nie służy do wyłączania w klasycznej wersji.
- Najważniejsze parametry to prąd wyzwalania, prąd zatrzasku, prąd podtrzymania oraz napięcie blokowania.
- W obliczeniach szkolnych przydaje się prosta charakterystyka I-U i wzór na straty mocy w stanie przewodzenia.
- Najczęstszy błąd to mylenie prądu zatrzasku z prądem podtrzymania.

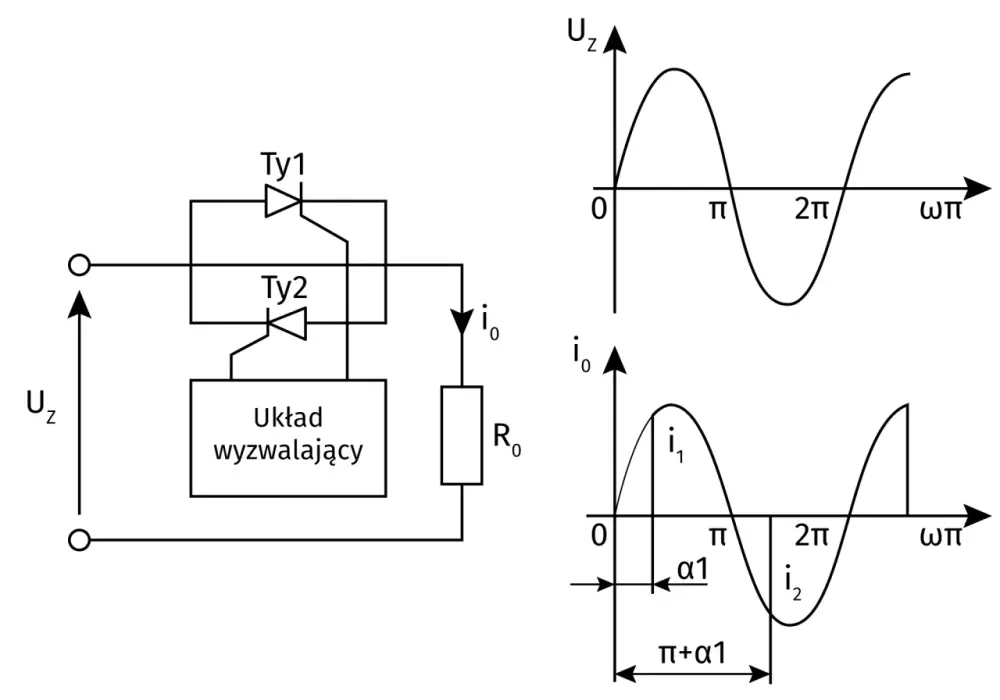

Jak działa elektroniczny klucz po impulsie na bramce
Najprościej widzę go jako element z pamięcią stanu: krótki impuls uruchamia przewodzenie, a potem układ sam je podtrzymuje, dopóki prąd nie spadnie poniżej określonej wartości. Prąd płynie tylko od anody do katody, więc mamy tu zachowanie podobne do zaworu jednokierunkowego, a nie do zwykłego rezystora czy przełącznika mechanicznego.
W stanie blokowania zachowuje się jak otwarty klucz. Dopiero sygnał na bramce „odblokowuje” strukturę półprzewodnikową i pozwala na gwałtowny wzrost prądu. To właśnie dlatego ten element jest tak wygodny w prostownikach sterowanych, układach mocy i zabezpieczeniach, ale jednocześnie bywa zdradliwy dla początkujących, którzy spodziewają się wyłączania tym samym sygnałem sterującym.
Żeby zobaczyć, kiedy ten mechanizm naprawdę zadziała, trzeba przyjrzeć się parametrom katalogowym, bo to one decydują, czy element po prostu się uruchomi, czy też pozostanie stabilnie włączony.
Jakie parametry trzeba sprawdzić przed uruchomieniem
| Parametr | Co oznacza | Co sprawdzam w praktyce |
|---|---|---|
| IGT | Minimalny prąd bramki potrzebny do wyzwolenia | Czy driver sterujący da radę pewnie uruchomić element |
| VGT | Napięcie potrzebne do uzyskania prądu bramki | Czy układ sterujący ma odpowiedni zapas napięcia |
| IL | Prąd zatrzasku, czyli minimalny prąd anody tuż po załączeniu | Czy element nie zgaśnie zaraz po zaniku impulsu wyzwalającego |
| IH | Prąd podtrzymania, poniżej którego przewodzenie ustaje | Czy obciążenie daje dość prądu, by stan ON utrzymać |
| VDRM / VRRM | Maksymalne napięcie blokowania w kierunku przewodzenia i wstecznym | Czy element wytrzyma napięcie sieci lub układu z odpowiednim marginesem |
| IT(RMS) / IT(AV) | Dopuszczalny prąd skuteczny i średni pracy | Czy nie przegrzeje się przy danym obciążeniu |
W praktyce niższa temperatura zwykle zwiększa wymagania względem prądu wyzwalania, a wyższa potrafi przesunąć wartości progowe w drugą stronę. Dlatego nie dobieram takiego elementu „na oko”, tylko zawsze sprawdzam notę katalogową konkretnego typu, a nie same ogólne oznaczenia z lekcji.
Kiedy te parametry są już jasne, można przejść do charakterystyki prądowo-napięciowej i zobaczyć, jak z niej wyciąga się bardzo konkretne wnioski obliczeniowe.

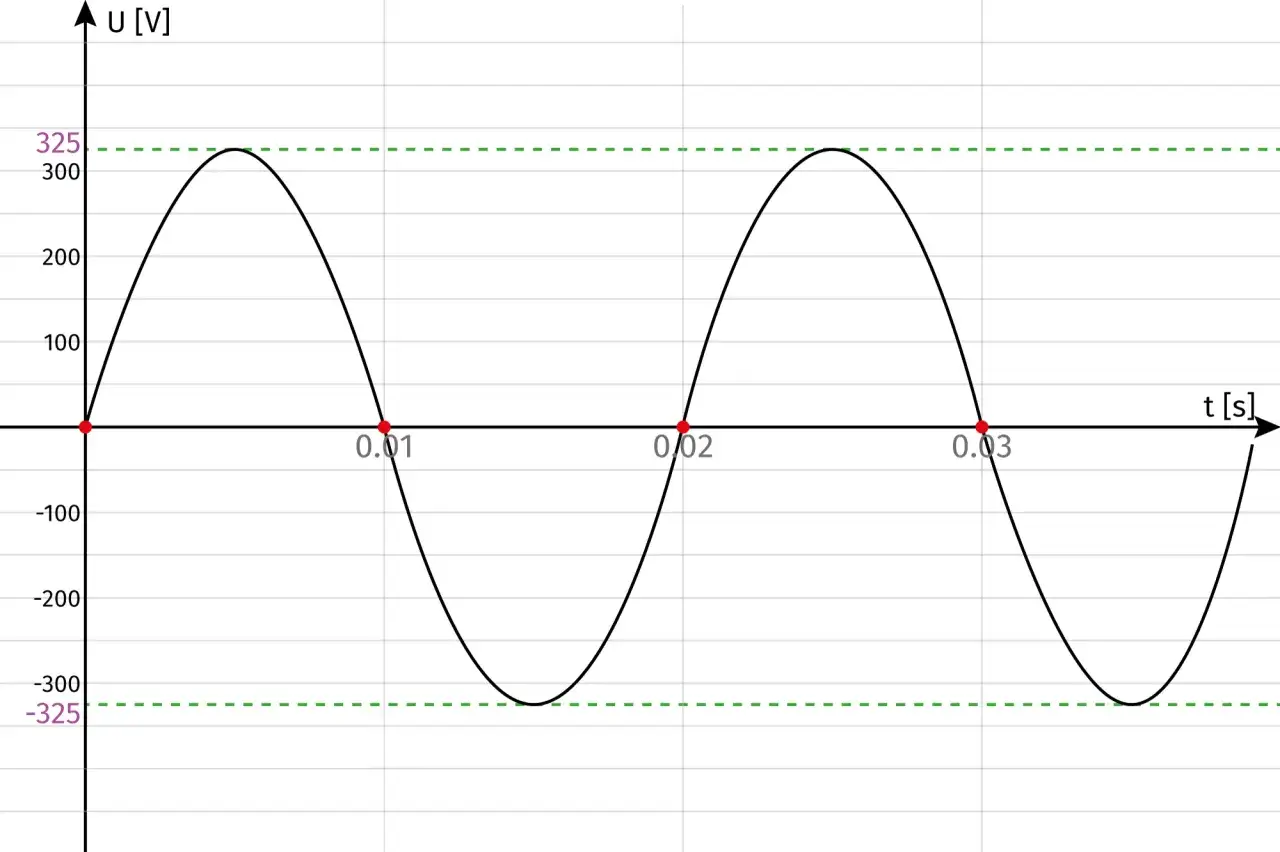

Jak czytać charakterystykę prądowo-napięciową
Na wykresie I-U widać trzy ważne obszary: blokowanie wsteczne, blokowanie w kierunku przewodzenia i stan przewodzenia. W obszarze blokowania element przepuszcza bardzo mały prąd, a po podaniu impulsu na bramkę albo po przekroczeniu napięcia progowego przechodzi gwałtownie do stanu niskiego spadku napięcia.
| Obszar pracy | Co się dzieje | Jak to rozumiem praktycznie |
|---|---|---|
| Blokowanie wsteczne | Napięcie ma przeciwną polaryzację, a prąd jest znikomy | Element zachowuje się jak zamknięty zawór w kierunku przeciwnym |
| Blokowanie w kierunku przewodzenia | Napięcie rośnie, ale bez wyzwolenia nie ma pełnego przewodzenia | Układ czeka na impuls sterujący lub przekroczenie progu |
| Przewodzenie | Spadek napięcia jest niski, a prąd może być duży | To właściwy stan pracy jako klucza mocy |
Do szacowania strat mocy używam prostego modelu liniowego: VT = VTO + RD · IT. To nie jest pełny opis fizyki złącza, ale w zadaniach szkolnych i przy wstępnym doborze daje bardzo użyteczny wynik, bo pozwala szybko ocenić spadek napięcia oraz nagrzewanie.
- Odczytuję lub przyjmuję wartości VTO i RD.
- Podstawiam prąd pracy IT.
- Liczę napięcie na elemencie i potem moc: P = VT · IT.
Przykład szkolny: jeśli VTO = 0,9 V, RD = 0,03 Ω i IT = 20 A, to VT = 0,9 + 0,6 = 1,5 V. Strata mocy wynosi wtedy P = 1,5 × 20 = 30 W, więc nawet pozornie mały spadek napięcia przy dużym prądzie szybko zamienia się w realne grzanie.
W katalogach spotkasz też zależności dla prądu skutecznego i średniego. W prostych układach półokresowych przydaje się relacja IT(RMS) = π/2 · IT(AV), bo lepiej opisuje nagrzewanie niż samą wartość średnią.
Skoro widać już, jak czytać wykres, warto jeszcze uporządkować rodzinę podobnych rozwiązań, bo w praktyce często miesza się je ze sobą.
Jakie odmiany spotyka się najczęściej
W rodzinie takich elementów tyrystor jednokierunkowy, czyli SCR, jest punktem wyjścia do dalszych odmian. Wspólny jest tu pomysł na szybkie włączenie i samopodtrzymanie przewodzenia, ale różnice pojawiają się w sposobie wyzwalania, kierunku przewodzenia i możliwości wyłączania.
| Odmiana | Najważniejsza cecha | Gdzie ma sens |
|---|---|---|
| SCR | Przewodzi tylko w jednym kierunku i załącza się impulsem na bramce | Prostowniki sterowane, regulacja dużej mocy, zabezpieczenia |
| GTO | Można go wyłączyć sygnałem bramkowym | Układy, w których potrzebna jest pełniejsza kontrola stanu ON i OFF |
| Fototyrystor | Wyzwalany światłem zamiast klasycznego impulsu elektrycznego | Rozwiązania specjalne i separacja galwaniczna |
| Triak | Przewodzi w obu kierunkach | Regulacja obciążeń sieciowych prądu przemiennego |
Jeśli ktoś mówi po prostu o tym elemencie w podręczniku, zwykle ma na myśli wersję SCR, bo to ona najlepiej pokazuje podstawową zasadę działania. Po takim rozróżnieniu łatwiej już odpowiedzieć na pytanie, kiedy ten układ ma sens, a kiedy lepiej sięgnąć po tranzystor.
Kiedy ten element ma sens, a kiedy lepszy jest tranzystor
Najlepiej sprawdza się tam, gdzie trzeba krótko załączyć obciążenie, a potem utrzymać przewodzenie bez ciągłego sterowania. Właśnie dlatego jest wygodny w prostownikach sterowanych, regulatorach grzałek, soft-starcie oraz w układach zabezpieczeń typu crowbar, które mają szybko „ściągnąć” napięcie przy awarii.
| Rozwiązanie | Jak się steruje | Mocny punkt | Ograniczenie |
|---|---|---|---|
| SCR | Impuls startowy, potem sam podtrzymuje przewodzenie | Duża moc i prostota sterowania | Nie wyłączysz go klasycznie sygnałem bramki |
| MOSFET | Sterowanie napięciowe, łatwe włączanie i wyłączanie | Szybkie przełączanie i PWM | Przy bardzo dużych napięciach i prądach układ sterujący bywa bardziej wymagający |
| Triak | Załącza się w obu kierunkach dla AC | Wygodny w regulacji mocy sieciowej | Nie jest zamiennikiem do typowych układów DC |
Ja patrzę na to tak: jeśli układ ma po prostu zadziałać i sam utrzymać stan, ten element jest bardzo rozsądnym wyborem. Jeśli potrzebujesz szybkiej modulacji, płynnego wyłączania albo sterowania impulsowego z dużą częstotliwością, częściej lepszy będzie MOSFET lub inny tranzystor mocy.
W praktyce najwięcej błędów pojawia się jednak nie przy samym wyborze, tylko przy interpretacji progów i zapasu bezpieczeństwa.
Najczęstsze błędy przy nauce i uruchamianiu
To są pułapki, które widzę najczęściej, kiedy ktoś pierwszy raz składa prosty układ albo rozwiązuje zadanie z elektroniki mocy.
- Mylenie prądu zatrzasku z prądem podtrzymania - pierwszy próg dotyczy chwili po załączeniu, drugi utrzymania stanu przewodzenia.
- Za krótki impuls bramkowy - element nie zdąży się „zatrzasnąć” i gaśnie zaraz po wyłączeniu sterowania.
- Za mały prąd obciążenia - jeśli obwód nie dostarczy prądu większego od progu podtrzymania, stan ON nie utrzyma się stabilnie.
- Założenie, że bramka wyłącza układ - w klasycznej wersji tak nie działa, więc trzeba planować sposób zejścia prądu poniżej progu.
- Ignorowanie dV/dt i chłodzenia - strome narastanie napięcia oraz przegrzanie mogą wywołać niepożądane załączenie albo uszkodzenie.
Jeśli w notach katalogowych pojawia się informacja o wrażliwości na temperaturę, nie traktuję jej jako formalności. To realnie zmienia zachowanie układu, zwłaszcza przy niskich temperaturach, gdy potrzeba mocniejszego impulsu sterującego i większego marginesu na prąd obciążenia.
Gdy te pułapki są jasne, zostaje już tylko krótkie uporządkowanie wiedzy do zeszytu, kartkówki albo pierwszego projektu.
Co warto zapamiętać, zanim dobierzesz go do układu
Jeśli mam zostawić tylko trzy rzeczy, zapamiętuję zawsze to samo: impuls na bramce uruchamia pracę, prąd podtrzymania decyduje o wyłączeniu, a spadek napięcia w stanie przewodzenia trzeba uwzględnić w obliczeniach mocy. To wystarcza, żeby bez chaosu analizować większość szkolnych schematów i nie mylić go z klasycznym przełącznikiem.
W obliczeniach warto myśleć w trzech krokach: najpierw stan OFF, potem warunek wyzwolenia, na końcu straty i chłodzenie. Takie podejście dobrze porządkuje wiedzę z elektroniki i pokazuje, że za prostym symbolem w schemacie stoi bardzo konkretna matematyka.
Jeśli uczysz się tego po raz pierwszy, zacznij od rozpoznawania stanów pracy i prostych progów prądowych, a dopiero potem przechodź do bardziej złożonych wykresów i doboru parametrów katalogowych. Taki porządek naprawdę ułatwia zrozumienie całej rodziny elementów przełączających.
